Inclinomètre
ADXL 202 (sortie numérique)
Une petite préparation s'impose pour l'utilisation de l'ADXL 202AE, soudage des pattes et fixation sur support DIL 8 broches.
Composants externe: Résistance 100 ohms en série avec l'alimentation +5V, le condensateur CDC de 470nF, les condensateurs Xfilt et Yfilt de 10 à 30µF et la résistance Rset de 1 à 1,5M ohms.
|
|
|
|
|
|
|
|
Réalisation d'un petit programme sur un de mes trois PICBASIC2000. Grâce à la fonction CAPTURE il est vraiment simple de réaliser l'interface avec l'ADXL 202.
Ci-dessous les résultats de mes essais. Le programme
ADXL202.BAS
L'essai à été réalisé avec les deux axes X et Y.
Sortie digital type PWM (modulation de largeur d'impulsion).
Data de l'ADXL 202
|
|
|
|
|
|
|
 |
Capteur
de courant ACS750-050
|
|
|
|
L'ACS750-050 est capable de mesurer des courant de 50A, l'alimentation de 5V à 16V, plage de température -20 à + 85°C |

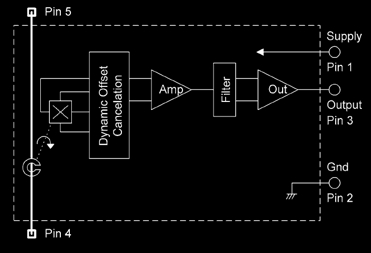

Le schéma interne de l'ACS750-50 |
Existe en version 75A et 100A
Data de l'ACS750-050
Capteur

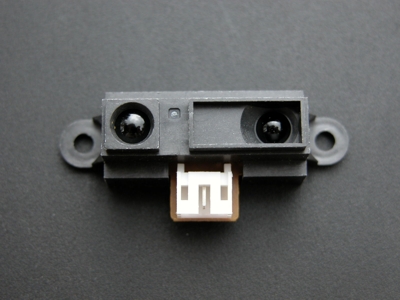

IR analogique de mesure de distance
|
|
|
|
Le GP2Y0A02 permet des mesures de distance de 10 à 80cm |
Le GP2Y0A02 permet des mesures de distance de 20 à 150cm |
