Cette gamme de modules fait partie de la dernière génération conçue et fabriquée par COMFILE technology. Ces derniers sont dotés d'une vitesse d'exécution tout simplement phénoménale (40.000 codes traités à la seconde), de 34 ports d'entrée/sortie, d'une grande capacité de mémoire programme (64 K de type FLASH), de mémoire EEPROM et RAM 8 à 32 K, de convertisseurs analogique/numérique 10 à 12 bits et d'une horloge temps réelle/calendrier. Grâce à leur jeu d'instructions étendu (comportant de nombreuses possibilités de calculs mathématiques, de gestion de variables 8, 16 et 32 bits), à la présence d'un mode d'émulation encore plus performant (possibilité de visualiser et de modifier "à la volée" depuis le PC la valeur des variables utilisées par le module en cours d'exécution du programme). L'achat d'un de leur pack de programmation (différent de celui des autres modules PICBASIC) vous permet de programmer indépendamment le "PBM-R1" et le "PBM-R5".
|
|
|
|
L'intérieur d'un PICBASIC PBM-R5

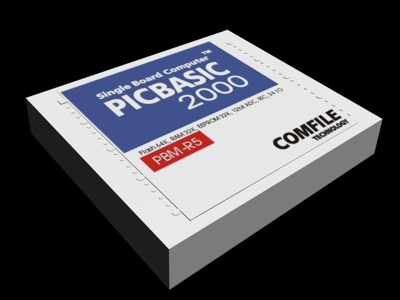

PICBASIC 2000 PBM-R5
MODULE "PRM-R5"
(PICBASIC 2000™)
Véritable "bête de course", le module "PRM-R5" est prédestiné aux applications de haut niveau.
le "PRM-R5" dispose de mémoires EEPROM et RAM étendues, de 2 entrées de
conversion analogique/numérique 12 bits supplémentaires et d'une
horloge/calendrier temps réel. C'est le module le plus complet de la gamme.
64
K mémoire EPROM programme.
32 K de
RAM.
32 K EEPROM.
34 Entrées / Sorties dont 8 pouvant être
utilisées en entrée/sortie standard ou en entrée
de
conversion analogique/numérique 10
bits.
2 entrées de conversion
analogique/numérique 12 bits
Horloge/calendrier
temps réel.
Nombre de codes traités à la
seconde: 40.000.
Dimensions: 75 x 65 x 16
mm.
Brochage du module "PRM-R5"
 |
Caractéristiques:
|

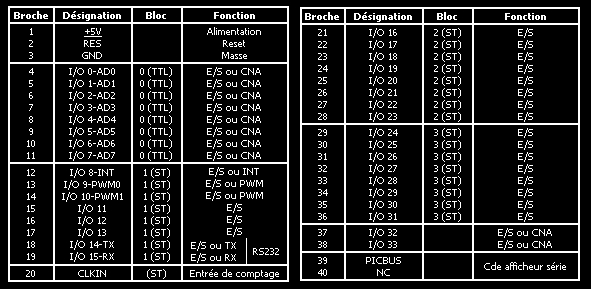

Tableau des entrés et sorties du PBM-R5

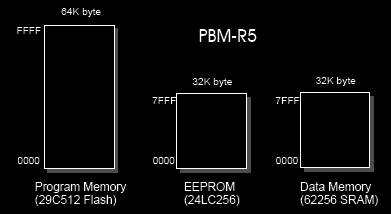

Mémoires internes du PBM-R5

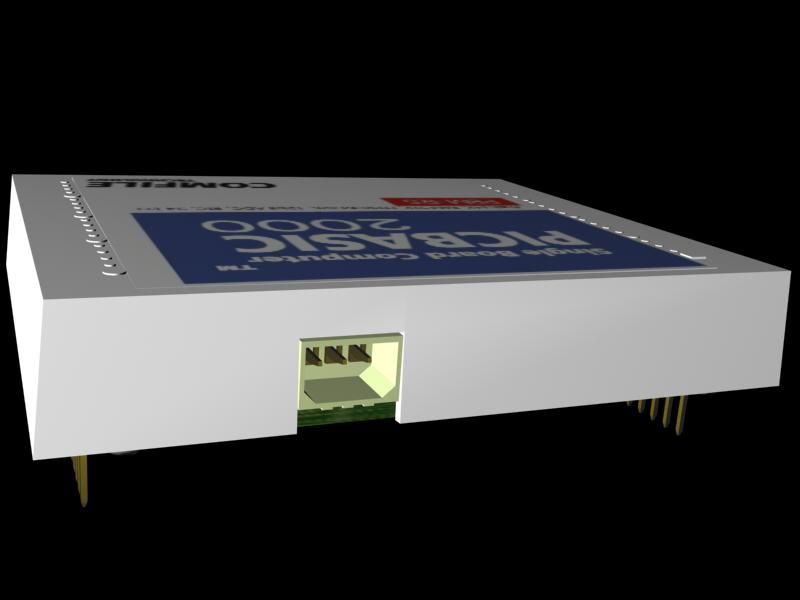

Vue 3D du connecteur de programmation
PACK DE
DEVELOPPEMENT " PBM-R5"
Ce
pack correspond au minimum nécessaire pour pouvoir commencer à travailler avec
le "PBM-R5". Il vous suffira alors de concevoir un circuit imprimé "support"
destiné à recevoir le PICBASIC et vos périphériques. Vous pourrez également
utiliser des circuits imprimés "tout fait" ou des plates-formes de développement
idéales pour l'études et la mise au points rapide.
Ce dernier comprend:
• 1 module "PBM-R5"
• 1 câble de raccordement "Rev.B" pour programmer le module PICBASIC via le port
imprimante.
• 1 CD-ROM comprenant le logiciel "PICBASIC-Studio".
• 1 manuel d'utilisation en Français.
Ce pack une fois acheté vous permettra également de programmer tous
les PICBASIC des séries 1 - 2 - 3 et 4 (à savoir les PICBASIC-1B, 1S, 2S, 2H,
3B, 3H, PBM-R1 et PBM-R5). Le pack et son cordon ne sont pas compatibles avec
Windows™ 98 / 98Se / Me.
Seul le câble identifié "Rev.B" est compatible avec Windows XP ™ et PICBASIC Studio.
Si vous possédez un
autre câble ( avec capot de prise gris ou en plastique moulé noir), vous devrez
l'utiliser avec PIC2000-LAB sous Windows ™
98/ 98SE / ME.
Pour télécharger la
version PB2000-Lab V4.6
(1.3Mo)
Pour télécharger la
version PICBASIC Studio V1.0 B (4.7Mo - du 18/02/2003)
Pour télécharger la
version PICBASIC Studio V1.6 B (4.6Mo - du 18/12/2003)
PICBASIC Studio V1.6 B , avec une connexion possible en USB via un module "MR.PIC USB Cable".
Dans le menu "PC interface setup" il y maintenant plusieurs possibilités de connexion.

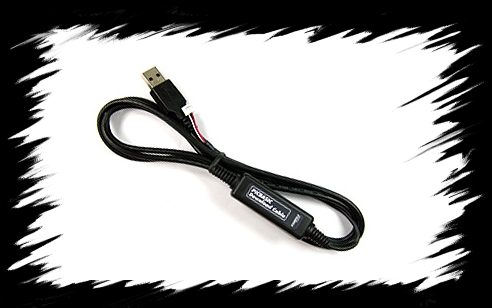

Interface USB pour PICBASIC "PICBASIC USB CABLE"
Configuration de base nécessaire au fonctionnement du "PICBASIC-STUDIO"
- Compatible PC (Pentium minimum).
- Windows XP ™.
- RAM 16 Mo.
- 8 Mo de libre sur votre disque dur.
- Lecteur de CD-rom.
- Câble de programmation "noir avec marquage Rev.B".
Conseils
d'utilisations
Voici donc,
tous ce qu'il faut faire pour garder votre PICBASIC en "bonne santé"... et ne
pas vous retrouvez en permanence avec le message "PICBASIC module not
found ! Check cable or power" lorsque vous essayez de charger un
programme dans ce dernier".
1) Ne jamais alimenter ce dernier sous une tension supérieur à +5 Vcc.
2) Si vous appliquez des tensions issues de capteurs ou dispositif
extérieur:
- Vérifiez toujours que ces tensions soient inférieures à + 5V.
- Coupez en PRIORITÉ l'alimentation des capteurs externes AVANT de couper
celle du PICBASIC
afin d'éviter qu'une tension soit toujours présente sur l'entrée du
PICBASIC alors que ce
dernier n'est plus alimenté.
- Pour rejoindre le point ci-avant vérifiez que vous ne disposez pas de gros
condensateurs
sur les entrées des PICBASIC pouvant stocker une tension qui viendra alors
se décharger
dans le PICBASIC lorsque vous couperez les alimentations.
3) Ne jamais inverser la polarité d'alimentation du PICBASIC.

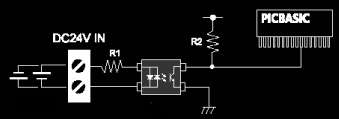

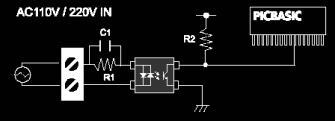

4) Lorsque vous utilisez les ports du PICBASIC en entrées, n'utilisez
jamais de grand fils pour y
raccorder des boutons-poussoir et autres capteurs sans avoir recours à un
circuit de mise
en forme et de protection (circuit RC avec zener de protection ou
opto-coupleur). Si pour vos
tests, vous n'utilisez pas de protection de ce type, limitez la longueur de
vos fils à 3 - 4 cm afin
d'éviter les phénomènes de "latch-up" ou de destruction par électricité
statique.
 |
 |
 |
 |
5) Utilisez impérativement des diodes de protection lorsque vous pilotez
des charges inductives
(moteurs par exemple) et éviter de placer le câble de téléchargement à côté
de cette source.

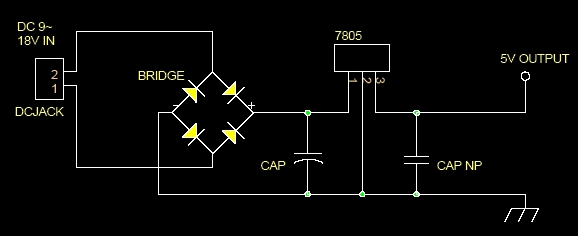

6) Découplez rigoureusement l'alimentation du PICBASIC.
7) Ne mettez pas des ports configurés en sorties en court-circuit.

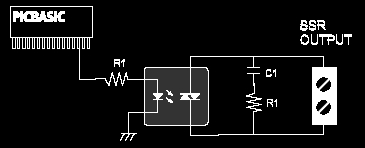

8) Passez toujours par un montage à transistor pour alimenter un
dispositif consommant plus d'une
dizaine de milli-ampère.
Les seules vrais restrictions
propres au PICBASIC en lui même sont les suivantes:
10) Evitez d'utiliser l'instruction POKE permettant d'écrire dans les
registres du PICBASIC si vous n'en avez pas l'habitude... Cela peut lui être
fatale...
11) Evitez d'utiliser l'instruction EEwrite en dehors de la plage
autorisée.. Celà peut lui être fatale...
12) Evitez de réaliser une boucle "sans fin" sur une instruction EEwrite...
Le nombre de cycles d'écriture en EEPROM étant limité, le PICBASIC risque de ne
pas apprécier au bout d'un moment !
