Connexion
d'un PBM-R5 avec un PALM Vx
les Palm et autres organiseurs électroniques sont en fait de véritables cartes à microcontroleur, programmable en basic, en C , en pascal ,...
Doué d’une mémoire d’éléphant. Ils peuvent communiquer à l’extérieur avec un port USB, mais encore mieux, un port IRDA et un port Série facilement interfaçable avec nos PICBASIC.
Pourquoi utiliser un palm ? Pour plusieurs raisons :
- On trouve aujourd'hui des palm d'occasion à des prix très abordable, 80 euros pour un palm Vx 8Mo d'occasion ( http://perso.wanadoo.fr/palm-modif/accueil.htm )
- Le palm est très facile a programmer, avec des outils en basic ( SmallBasic, HotPaw basic, NS Basic, ....) , ce qui facilite la mise au point.
- Avec son écran LCD tactile rétro éclairé, c'est la plus belle interface graphique que nos PICBASIC puissent avoir.

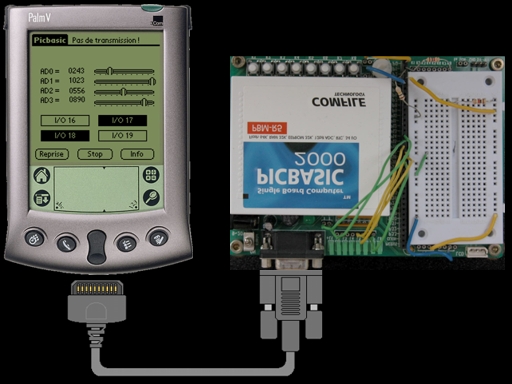

Le PALM Vx connecté par RS232 avec le PICBASIC PBM-R5

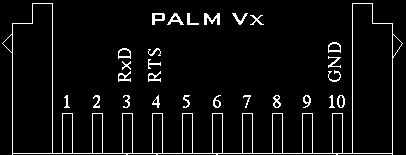

Brochage de la prise spéciale pour PALM Vx disponible chez WEXIM

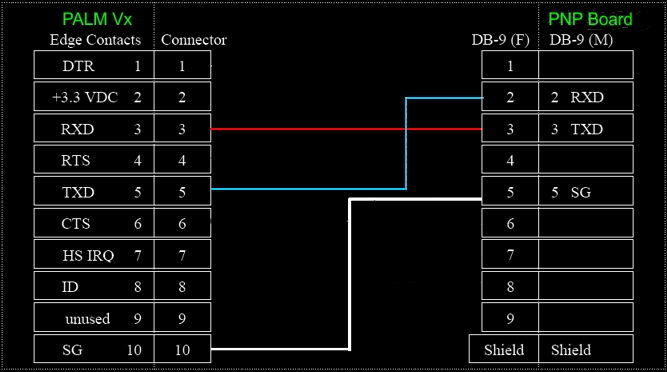

Connexion à réaliser entre le PALM Vx et votre PNPBoard.
L'avantage de la PNPBoard est d'avoir l'indispensable MAX232 déjà embarqué.
Plus d'information
sur la connexion avec un Palm
Pour avoir une idée précise des possibilités qu'offre la connexion du PALM Vx avec le PIBASIC PBM-R5, j'ai réalisé un programme pour le PBM-R5.
Ce programme transfert via le port série l'état des entrées analogique AD0 à AD3 et permet de piloter les sorties I/O16 à I/O19 depuis le PALM Vx.
Le nombres d'entrés et de sorties pilotés peut être étendu sans problèmes.
Sur l'écran LCD du PALM ont a les valeur des entrées analogique AD0 à AD3 qui s'affiche (0 à 1023) , plus un petit curseur qui donne la position.
Pour les sorties I/O16 à I/O19 du PBM-R5, peuvent être activées en cliquant sur l'écran du PALM.
Si vous n'avez pas de PALM, vous pouvez toujours tester mon programme grâce à l'émulateur PALM OS ( http://www.palmos.com/dev/dl/dl_tools/dl_emulator/ )
Le programme pour le
PBM-R5
Le programme pour le PALM
